La impresión en 3D está siendo promocionada como la próxima Revolución Industrial. MakerBot, Formlabs y 3DSystems son algunas de las principales empresas innovadoras en esta área. También la comunidad de código abierto RepRap ha demostrado que las impresoras 3D DIY no sólo son asequibles sino también tan buenas como las profesionales.
Las impresoras 3D son fascinantes, ¿verdad? Contraventana
El modelo Prusa i3 de código abierto es muy exitoso y muchas universidades y escuelas están listando cursos sobre cómo incluirlo en sus planes de estudio. Además, hoy en día no es necesario tener una impresora propia para obtener algo impreso en 3D - numerosos sitios web ofrecen servicios de impresión de objetos a elección del cliente. Sólo tiene que proporcionar los archivos.STL del objeto a imprimir.
¿Sabías que: La tecnología de impresión 3D tiene vastas aplicaciones y se utiliza en defensa, construcción y construcción de órganos o extremidades artificiales. Recientemente, la NASA instaló una impresora 3D en la Estación Espacial Internacional.
¿Qué son los archivos STL?

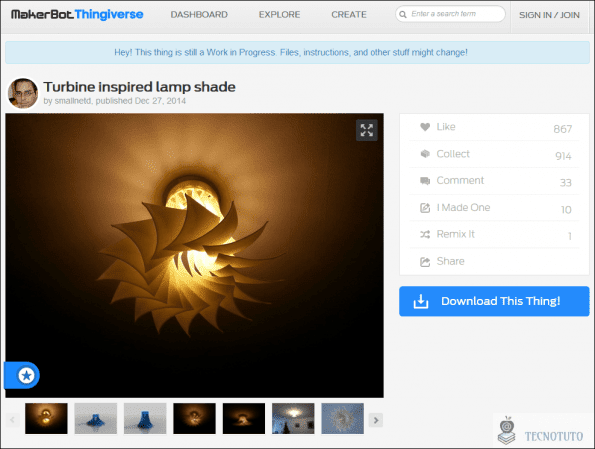

STL es el formato de los archivos que son aceptados por todas las impresoras 3D como entrada. Si estás pensando, ¿dónde puedo conseguir los modelos de impresiones en 3D, no te preocupes, no tienes que aprender software de diseño complicado. Sitios como Thingiverse tienen cientos de miles de modelos que puede descargar gratuitamente e imprimir en 3D.
Yo mismo he construido una impresora 3D y he descargado varios modelos de Thingiverse. Una cosa que encontré que faltaba en las muchas aplicaciones de las impresoras 3D era la capacidad de medir algo en el modelo. Hay muchos carcasas en los que puede ser necesario conocer ciertas dimensiones.
Por ejemplo, me gusta este anillo de la linterna verde y quiero que se imprima en 3D, pero ¿cómo puedo saber si se ajusta a mi dedo? ¿Y si quieres hacer el anillo en oro (mi sueño)? Para este y muchos más carcasas se necesitan las medidas de ciertos componentes del modelo.
¿Qué es Netfabb?
Netfabb es la aplicación con la que puede realizar el dimensionamiento y análisis de los archivos de modelos STL. Es de pago, pero hay una versión gratuita disponible en su sitio web. Lo mejor de Netfabb no es esta característica, sino la interfaz simple y la facilidad de uso.
Descárguelo e instálelo. Al ejecutarlo, aparecerá un cuadro de diálogo pidiéndole que se registre. Acepte las condiciones de uso y haga clic en Más tarde .
Uso de Netfabb para medir archivos STL

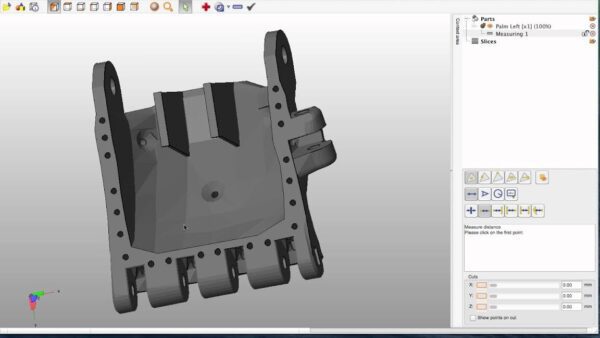

No te asustes por la compleja interfaz de la ventana principal. En realidad es fácil de entender. Para medir, primero tendrá que añadir el modelo. Para ello, haga clic en el icono Abrir archivo en la esquina superior izquierda.

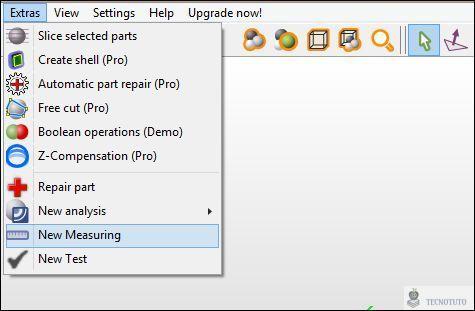

Después de abrir el modelo, vaya a Extras> Nueva medición . Esto convertirá su modelo en un color gris. Observe que en la parte derecha de la ventana se muestran las nuevas herramientas de medición.
Explicación de las opciones de medición

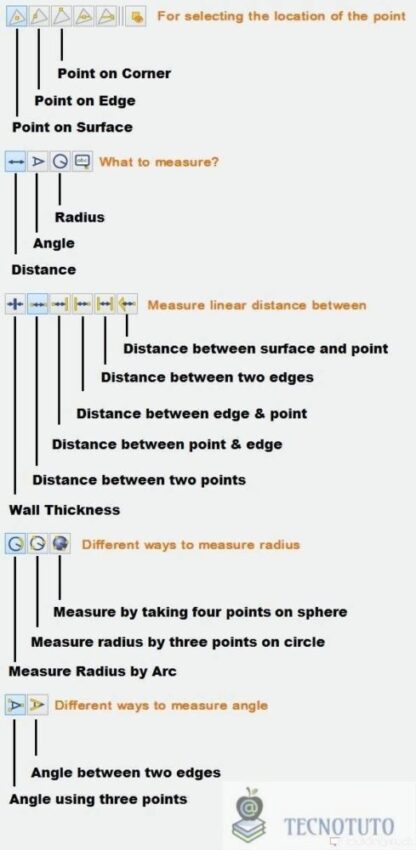

Primero debe determinar la ubicación de su punto, si está ubicado en una superficie, línea o esquina. Seleccione la opción de los iconos junto a la fila 1 . En la mayoría de las carcasas Point on Surface funciona bien. Entonces usted necesita decidir lo que quiere medir: distancia lineal, radio o ángulo. 1. Seleccione la opción apropiada de los iconos como se indica arriba por el número 2. Seleccione la opción apropiada de los iconos como se indica arriba por el número . Los iconos de la fila 3 dependerán de la opción que haya seleccionado en la fila 2. La siguiente imagen le dará una buena idea de los detalles de todas las funciones.
El principio básico de la medición es que se necesitan al menos dos puntos. Basándose en estos principios, puede medir la distancia entre dos puntos, punto y borde, y entre borde y borde. Lo mismo se aplica a los ángulos y radios. Las tres tareas más básicas de medición que he provisto en un Gif. Si desea obtener más información, visite el vídeo de YouTube siempre NetFabb sí mismo.

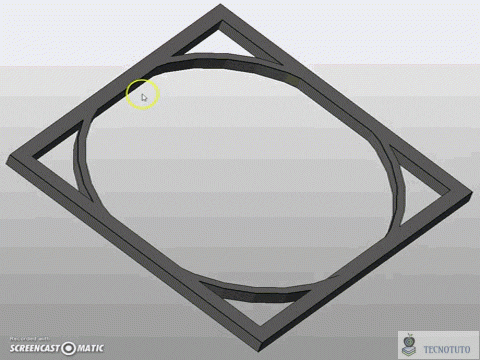

Medición punto a punto
Eliges dos puntos en el modelo y Netfabb te da la distancia entre ellos.

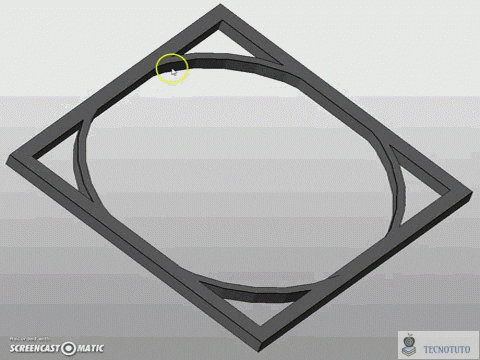

Medición de borde a borde
Igual que arriba, pero aquí se eligen dos líneas/bordes en el modelo.

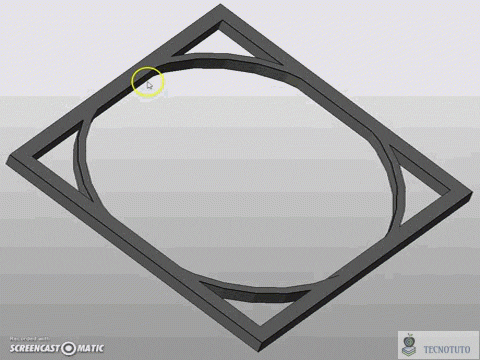

Radio del círculo de tres puntos
Se utiliza para encontrar el radio de cualquier componente circular en el diseño. Una manera de hacerlo es elegir tres puntos en la circunferencia del círculo.
El otro método es útil cuando se tiene un arco, al hacer clic en el arco se obtiene su radio. No hace falta decir que esto también funciona en círculos completos.
Conclusión
Mientras que Netfabb puede parecer complejo al principio, la interfaz de usuario es realmente simple. Hay muchas más opciones útiles, pero cubrirlas todas va más allá del alcance de este puesto. Si tienes alguna pregunta específica, no dudes en enviar un comentario y te ayudaré.
